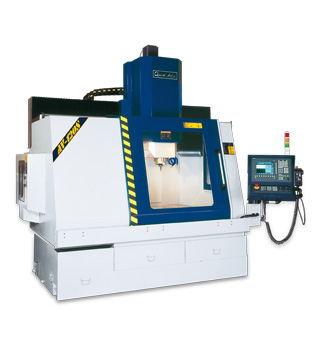

快捷机械高速高精度鏜銑加工中心机 AV-120S 返回上一页
 |
| |
|
 |
| |
|
.JPG)
- 主体采高刚性之强化重型结构，确保高速、高效率切削时之稳定性及精度基础。
- 主轴采最先进高精度双回路冷却系统之内藏式主轴，增加轴心冷却功能，提供最根本有效之热变位解决方案，以达到高精度及高稳定性之要求。
- 完整转速由200 rpm 至24,000 rpm，向量控制式之主轴马达，可提供低转速粗加工时所需之高扭力，及高转速小刀径加工时所需之精度与刚性。
- 提供与德国DEPO相同之整体式教育训练方式，结合机械操作、刀具运用及软件编辑等模具加工之专业技术，支持并提升客户模具加工之能力及效率。
|
 |
| |
| 行程 |
| X轴(主轴左右) |
1200 mm |
| Y轴(工作台前后) |
800 mm |
| Z轴(主轴上下) |
500 mm |
| 主轴鼻端至工作台面 |
200-700 mm |
| 滚珠螺杆油冷却 |
机体同调，定温±1°C |
| XYZ轴传动 |
安全扭力限制联轴器 |
| 工作台 |
| 尺寸 |
1300 x 850 mm |
| T型槽(宽x槽数x间距) |
18 x 5 x 150 mm |
| 最大负载(平均分布) |
1500 Kgs |
| 主轴(内藏式) |
| 主轴转速 |
HSK-A63 24,000 r.p.m |
| 马达 |
HSK-A63 , 29 Kw |
| 端孔斜度 |
HSK-A63 |
| 主轴油冷却 |
机体同调，定温±1°C |
| 进给速率 |
| 切削进给 |
1-20,000 mm/min |
|
X.Y.Z轴快速进给 |
20,000 mm/min (0%, 30%, 50%, 100%) |
|
机台精度 |
| 定位精度(X/Y/Z) |
0.004 mm |
| 重复精度(X/Y/Z) |
0.002 mm |
| 自动换刀系统(凸轮圆盘式) |
| 最大刀具直径 |
Ø 35 |
| 最大刀具长度 |
220 mm |
| 最大刀具重量 |
7 kg |
| 刀把数量 |
HSK-A63, 12支( 选购20支刀) |
| 气压源 |
| 使用压力/供应量 |
6 kg/c㎡ / 500 l /min |
| 电源供应 |
| 总容量 |
47 KVA |
| 冷却 |
| 泵浦 |
0.58 Kw x 2 |
| 冷却箱容量 |
180 L |
| 机械规格 |
| 机械尺寸(长x宽x高) |
3,465 x 2,845 x 3,200 mm |
| 机械重量 |
11,000 kg |
本公司对产品规格,设计特性均不断研究改进,上述规格若有改变,均不另行通知 |
|
|
|
* 以上资料仅供参考，请以实物为准，若有变更，不另行通知。 |
|
|
|
