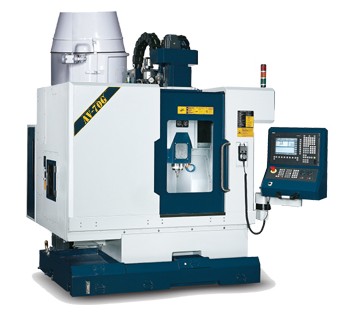

1. 创新业界第一台可同时兼具”石墨”与”金属”切削之高速加工中心机
2. 主轴采最先进高精度双回路冷却系统之内藏式主轴，增加轴心冷却功能，提供最根本有效之热变位解决方案，以达到高精度及高稳定性之要求。
3. 完整转速由200 rpm 至36,000 rpm，向量控制式之主轴马达，可提供低转速粗加工时所需之高扭力，及高转速小刀径加工时所需之精度与刚性。
4. 高效率的集尘装置
甲、集尘机内部产生筛选气流，颗粒状之十末或物质会直接掉入集尘筒，可避免滤心装置受到异物碰撞，并延长滤心之使用寿命。
乙、当集尘机停止时，滤心装置清除滤心之粉尘。
丙、经由两道精密滤心过滤，将空气排出，确保工作环境不受污染。 |
 |
| |
|
行程 |
|
X轴(主轴左右) |
700mm |
|
Y轴(工作台前后) |
400mm |
|
Z轴(主轴上下) |
350mm |
|
主轴鼻端至工作台面 |
150-500mm |
|
滚珠螺杆油冷却 |
机体同调，定温±1°C |
|
XYZ轴传动 |
安全扭力限制联轴器 |
|
工作台 |
|
尺寸 |
850 x 450mm |
|
T型槽(宽x槽数x间距） |
18 x 3 x 135 mm |
|
工作台形式 |
800 kgs |
|
主轴(内藏式) |
|
主轴转速 |
HSK-E50 36,000 r.p.m. |
|
马达 |
20 HP(15 Kw) |
|
端孔斜度 |
HSK-E50 |
|
主轴油冷却 |
机体同调，定温±1°C |
|
进给速率 |
|
切削进给 |
1-24,000 mm/min |
|
X.Y.Z轴快速进给 |
24,000 mm/min (0%, 30%, 50%, 100%) |
|
机台精度 |
|
定位精度(X/Y/Z) |
0.004 mm |
|
重复精度(X/Y/Z) |
0.002 mm |
|
自动换刀系统(凸轮圆盘式) |
|
最大刀具直径 |
Ø20 |
|
最大刀具长度 |
200 mm |
|
最大刀具重量 |
3 kg |
|
刀把数量 |
12 支刀 |
|
气压源 |
|
使用压力/供应量 |
6 kg/c㎡/ 500 L/min |
|
电源供应 |
|
总容量 |
47 KVA |
|
冷却 |
|
泵浦 |
0.58 kw x 1 , 0.2 kw x1 |
|
冷却箱容量 |
150 L |
|
排屑系統 |
|
減速馬達 |
0.2 kw x 1 |
|
机械规格 |
|
机械尺寸(长x宽x高) |
2,531 x 1,925 x2,663 mm |
|
机械重量 |
5,700 kg |
|
涡轮式集尘装置 |
|
涡轮式马达 |
4KW / 3200㎡/h |
|
滤心除尘专用马达 |
0.12 Kw |
|
集尘装置尺寸 ( 深 x 宽 x 高) |
800 x 800 x 2,500 mm |
|
重量 |
240 Kg |
本公司对产品规格，设计特性均不断研究改进，上述规格若有改变，均不另行通知 |
 |
| |
.jpg) |
  |
- 自动换刀系统，20把刀
- 气压涡轮驱动主轴(80,000 rpm)
- 3D 在线量测系统
- 切削油雾润滑单元
| |
|
|
|
* 以上资料仅供参考，请以实物为准，若有变更，不另行通知。 |
|
|
|
